Találjon olyan teljes körű, költséghatékony TDI-képfeldolgozó rendszert, amely megfelel a magas teljesítményre vonatkozó elvárásainak.
A teljes megoldás összetevői
Állítson össze egy nagy teljesítményű, megbízható és rugalmas CoaXPress-over-Fiber TDI képfeldolgozó rendszert. A QSFP28 optikai csatlakozás akár 100 Gbps sávszélességet és elektromágneses kompatibilitást biztosít.
racer 2 XL TDI kamera
A legújabb GPixel GLT5016BSI CMOS vonalszkennelő érzékelővel ellátott TDI kamera maximális sebesség mellett világos, nagy kontrasztú képeket biztosít.
- CoaXPress-over-Fiber interfész
- Akár 500 kHz-es, nagyon magas line rate
- 16k felbontás
- 256 TDI fokozat
- QSFP28 csatlakozó az adatátvitelhez és 12 tűs Hirose csatlakozó az I/O kábelhez
imaFlex 2 Dual 100 frame grabber
A programozható frame grabber akár két TDI kamera, vagy egy TDI kamera és egy optikai adatátviteli kapcsolat csatlakoztatását teszi lehetővé egy további imaFlex 2 képkapóhoz.
- Képi előfeldolgozás (képjavítás és adatcsökkentés) a rendszer összetettségének és a teljes költségnek (TCO) a csökkentése érdekében
- Két QSFP28 csatlakozás, egyenként 4 x 25 Gbps sávszélességgel
- PCIe 3.1 x 16 (Gen3) az adatok átviteléhez a host PC-re
- Jelfeldolgozás az elülső I/O (8IN/8OUT) és a trigger kiterjesztés (8IN/8OUT) segítségével
- Aktív hűtés a biztonságos, folyamatos működés érdekében

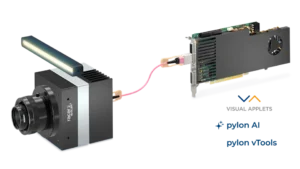

Szoftver és szolgáltatás
- A frame grabber SDK runtime környezettel rendelkezik a rendszer kényelmes teszteléséhez és üzembe helyezéséhez.
- Kalibrációs eszközünk segít a TDI kamera és alkatrészek üzembe helyezésében, kalibrálásában és szinkronizálásában. A szoftver Python nyílt forráskódot használ.
- Programozási szolgáltatás: Szakértőink a VisualApplets segítségével fejlesztik ki a hatékony kép-előfeldolgozáshoz szükséges terveket, a koncepció igazolásától a szállításra kész megoldásig.
- Képfeldolgozás és -elemzés klasszikus (pylon vtools) vagy AI algoritmusokkal (pylon AI): Robusztus képelemzési folyamatokat hozunk létre minden elképzelhető alkalmazáshoz.
Hűtési megoldások a TDI kamerához
A Basler rugalmas, moduláris hűtési koncepciót kínál a racer 2 XL-hez. Az egyedi hűtőrendszerek is kompatibilisek.
- Sűrített levegős hűtő: Nagy teljesítményű külső aktív hűtés különböző csatlakozási lehetőségekkel
- Hűtőbordák: Biztonságos folyamatos működés külső passzív hűtőborda-rendszerrel
QSFP28 adó-vevő modul és kábelek
A QSFP28 egy négycsatornás (4 x 25 Gbps) optikai adó-vevő szabvány, amely akár 100 Gbps sávszélességet biztosít – ideális nagy sávszélességű és nagy felbontású alkalmazásokhoz.
- QSFP28 adó-vevő modul optikai adatkábel csatlakoztatásához a kamerához és a képkapóhoz: 100GBase sávszélesség, SR4 átvitel akár 100 m-ig, MPO csatlakozás
- QSFP28 adatkábel a kamera és a képkapó közötti adatátvitelhez: optikai kábel mindkét oldalon MPO csatlakozóval, kis hajlítási sugár, akár 100 m
- I/O kábel a kamera I/O portjainak vezérléséhez az áramellátás és a jelfeldolgozás céljából: 12 tűs Hirose csatlakozó a kamera oldalán és egy nyitott vég; 3 m / 10 m hosszú
Objektív és megvilágítás
Komplex TDI alkalmazások esetén az objektíveket és a megvilágítást egyedileg kell a rendszerhez igazítani. Kérjen tanácsot csapatunktól. Kérésre a szükséges alkatrészeket is szállítjuk a teljes projekt részeként.
TDI-látórendszerünk a következő alkalmazási területeken nyújt kiemelkedő teljesítményt
Beépített kép-előfeldolgozásával robusztus TDI-látórendszerünk ideális olyan igényes ipari alkalmazásokhoz, ahol nagy sebességre és maximális érzékenységre van szükség. Részletes, kontrasztos képeket biztosít még gyenge fényviszonyok mellett is, így rendkívül megbízható minőségbiztosítást nyújt, amely minimálisra csökkenti a selejt arányát.
Wafer- és félvezető-ellenőrzés
A TDI-képfeldolgozó rendszereket wafer- és félvezető-ellenőrzéshez használják a wafer felületén található legkisebb hibák és egyenetlenségek észlelésére. Lehetővé teszik a jobb jelminőséget és a nagyobb szalagsebességet, így ugyanazon megvilágítás mellett nagyobb átbocsátási teljesítményt biztosítanak az inline ellenőrző rendszerekben. Ezért nagyon magas fényérzékenységet, mikrométeres felbontást és stabil, egyenletes vonalszkennelést kínálnak számos TDI-fázisban.
Ellenőrzés az akkumulátorgyártásban
Az akkumulátorok minősége és biztonsága szempontjából elengedhetetlen, hogy még nagy gyártási sebesség mellett is megbízhatóan felismerjék a legkisebb hibákat, például a részecskéket, a bevonathibákat vagy a mikrorepedéseket. A TDI képfeldolgozó rendszer nagy adatátviteli sebességgel készít nagy felbontású képeket, például az elektródaszövetekről és a szeparátor fóliákról. A több TDI-fázis közötti időszinkronizált integráció különösen alacsony zajszintű és részletgazdag képeket eredményez.
Lapos képernyők ellenőrzése
A hibák vagy rendellenességek – például elhalt képpontok, színeltérések, háttérvilágítás átfolyása, érintőképernyő-meghibásodások, szennyeződések, karcolások vagy vonalhibák – felderítése a lapos képernyők (LCD, LED, OLED, QLED) gyártásának és ellenőrzésének tipikus alkalmazási területe. A nagy méretű hordozókat nagy szalagsebességgel vizsgálják át, így a gyártósorba integrált folyamat keretében átfogó, 100%-os ellenőrzés valósítható meg.

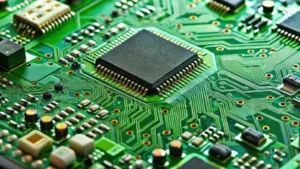

Nyomtatott áramköri lapok (PCB) optikai ellenőrzése
A nyomtatott áramköri lapok különösen gyors ellenőrzése során a komplex alkatrészek hibáit és a mikrométeres tartományba eső áramköri hibákat pontosan kell felismerni. A TDI képfeldolgozó rendszer nagy adatátviteli sebességgel és maximális pontossággal felel meg ezeknek a követelményeknek. Különösen alacsony zajszintű és nagy kontrasztú képeket szolgáltat, biztosítva, hogy még a legkisebb hibák, például a forrasztási hibák, a magassági eltérések és a mikrorepedések is felismerhetők legyenek.
„A képek nagy pontossággal és sebességgel történő rögzítése, azok stabil, valós idejű továbbítása nagy távolságokra, valamint késedelem nélküli feldolgozása a jövőbeli csúcskategóriás képfeldolgozási alkalmazások egyik legfontosabb kihívása lesz. Rendszerszintű megoldásunk segít ügyfeleinknek ezeket a kihívásokat leküzdeni.”
Che, Guanglu
Termékpiaci menedzser, Basler Kína
