Az ipari és elektronikai gyártási folyamatok során gyakran találkozunk nagy kontrasztú helyzetekkel, ahol fényes, tükröződő felületek helyezkednek el sötét, mélyen fekvő területek mellett. A hagyományos kamerarendszerek számára komoly kihívást jelent, hogy ilyen extrém fényviszonyok mellett minden részletet megfelelően rögzítsenek, különösen az feldolgozási sebesség korlátai miatt. A Basler többféle HDR-kompatibilis megoldást kínál, amelyek kifejezetten mozgás-, kontraszt- és sebességigényes alkalmazásokhoz lettek optimalizálva. Az alábbi példában bemutatjuk, hogyan működik a DOL HDR opció az IMX676 szenzoron.

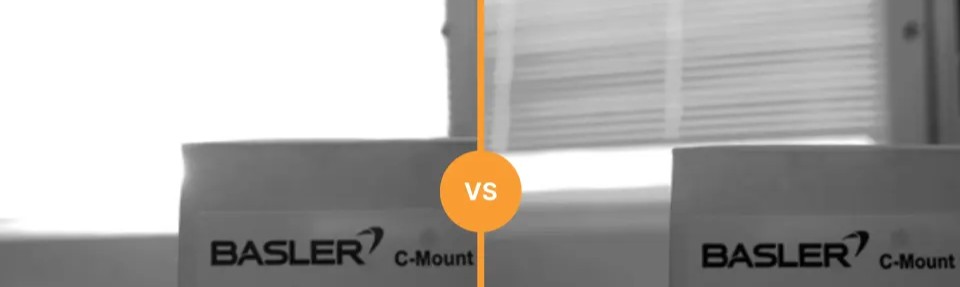

HDR előtt és után – Javult részletmegőrzés a világos és árnyékos területeken
Megbízható vizsgálat tükröződő, átlátszó és árnyékos felületeken
A mikroszintű, alacsony kontrasztú hibadetektálási alkalmazásokban gyakran jelentkeznek extrém fénykontrasztok, amelyek komoly kihívást jelentenek a gépi látás számára. Néhány tipikus példa:

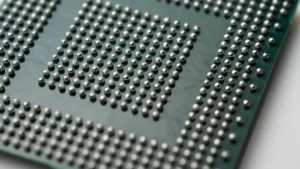

A rendkívül fényes forraszgolyók éles kontrasztot alkotnak a sötétebb hordozófelülettel szemben.
Erősen fényvisszaverő, soklapú felületek bonyolult fény-interakciókkal.
A fényes, lakkozott felület erős ellentétet mutat a matt, sötét panelekkel.
Még a legjobban megtervezett megvilágítási rendszerek sem képesek teljesen kiküszöbölni azt az alapvető problémát, hogy a világos, fényes régiókat megfelelően exponáljuk anélkül, hogy kiégnének, miközben a sötétebb területekről is elegendő részletet rögzítünk.
A standard képalkotási módszerek nehezen tudják egyszerre lefedni az egész dinamikatartományt, így gyakran információvesztés történik a csúcsfényekben vagy az árnyékokban. Ez a hibadetektálás pontosságát és megbízhatóságát jelentősen csökkentheti a precíziós ellenőrzési alkalmazásokban.
Példaalkalmazás: IMX676 beépített HDR-rel és Tone Mapping-gel
A Basler ace 2 kamera a Sony IMX676 szenzorral akár 80 dB-es Dynamic Range-et is elér, DOL HDR és in-camera Tone Mapping segítségével. Az így készült képek kiegyensúlyozottak, és nem igényelnek további feldolgozást a host oldalon.
Támogatott kimeneti formátumok: Bayer8, Bayer16, RGB8, YCbCr – megjelenítéshez és algoritmikus feldolgozáshoz egyaránt.
A DOL HDR előnye: folyamatos részletmegőrzés világos és sötét régiókban
A DOL HDR line interleaving mechanizmusa – a hosszú és rövid expozíciós sorok átfednek, így a következő expozíció elkezdődhet, mielőtt az előző befejeződne. Ez jelentősen csökkenti az expozíciók közti időeltolódást.
A Digital Overlap (DOL) HDR, más néven line-interleaved HDR, két különböző expozíciót rögzít egy cikluson belül, váltakozó hosszú és rövid expozíciós sorokkal. Ennek köszönhetően a kamera egyetlen képkockán belül képes a világos és sötét területeket is pontosan rögzíteni, több kép rögzítése nélkül.
A Basler a DOL HDR-t közvetlenül a firmware szintjén integrálta az ace 2 IMX676 kamerába, beépített Tone Mapping funkcióval együtt. Az eredmény: valós idejű, nagy dinamikatartományú kimenet, ami azonnal használható vizualizációra vagy feldolgozásra, külső szinkronizálás vagy bonyolult expozíciós időzítés nélkül.
Eredmény: Egyetlen felvétellel is elérhető világos–sötét átmenetek folyamatos rögzítése, ideális például mikrorepedések, karcolások vagy szennyeződések detektálásához, még magas fényvisszaverődés vagy mély kontraszt esetén is.
A HDR visszaállítja a részleteket a csúcsfényekben és árnyékokban; a Tone Mapping természetes, kijelzőre kész megjelenítést biztosít.
A Tone Mapping szerepe – a nyers adatoktól a megjelenítésig
A HDR szenzorok, mint például az IMX676, képesek magas bitmélységű adatot (pl. 16-bit Bayer) előállítani, amely teljes dinamikatartományt megőriz az árnyékos és világos régiókban.
A Tone Mapping ezt a nagy dinamikatartományt nemlineárisan tömöríti 8 bites formátumokba (pl. Bayer8, RGB, YCbCr), így a képek megjeleníthetők standard monitorokon.
Az ace 2 IMX676 esetében a Tone Mapping közvetlenül a kamera firmware-ben fut, így valós idejű, természetes hatású képeket biztosít, host oldali feldolgozás nélkül – ez különösen előnyös, ha az operátorok vizuális ellenőrzést végeznek.
Gépi látásnál, ahol a képfeldolgozás algoritmusokkal történik, a Tone Mapping nem szükséges. Az algoritmusok közvetlenül a nyers, nagy bitmélységű adatokkal dolgoznak, így a teljes dinamikatartomány és pontosság megmarad.
In-camera DOL HDR és Tone Mapping vs. szoftveres HDR megoldások
A beépített (in-camera) DOL HDR és Tone Mapping számos előnyt kínál a szoftveres HDR megoldásokkal (pl. OpenCV) szemben.
Mivel az expozíciók átfednek egymással (line interleaving), a hosszú és rövid expozíciók közti időrés minimálisra csökken – ezt a szoftveres HDR nem tudja reprodukálni.
Az eredmény: gyorsabb, tisztább HDR kimenet, különösen valós idejű vagy mozgásérzékeny alkalmazások esetében.
| Tulajdonság |
ace 2 IMX676 with DOL HDR + Tone Mapping |
Szoftveres HDR (pl. OpenCV) |
| Feldolgozási sebesség | Valós idejű, kamerán belül | Lassú, CPU/GPU terheléssel |
| Késleltetés | Nagyon alacsony | Magas |
| Mozgás okozta torzulások | Minimalizált | Nagyobb elmosódás kockázat |
| Sávszélesség-hatékonyság | Egyetlen optimalizált kimeneti kép | Többszörös expozíciók |
| Alkalmazhatóság | Ipari gépi látás | Fotográfia; utófeldolgozás |
HDR módszerek összehasonlítása – hogyan válasszunk alkalmazás szerint
Bár az IMX676 DOL HDR + Tone Mapping ideális a legtöbb tipikus ipari alkalmazáshoz, a Basler többféle HDR technológiát kínál, különböző mozgási, felbontási és jel-zaj arány (SNR) igényekhez optimalizálva.
| HDR Módszer | Expozíciós mód | FPS hatás | Mozgás-tűrés | Felbontás | Képminőség (SNR) | Dinamikatartomány növekedés (dB) |
| Software | Több expozíció | 1/N | Statikus | Teljes | ♦♦♦♦ | +N×☀ |
| Exposure Fusion | Több expozíció | 1/N | Statikus | Teljes | ♦♦♦ | +N×☀ |
| Binning Fusion | Egyszeres expozíció | 1 | Jó | Csökkentett | ♦♦♦ | +☼ |
| Dual ADC (IMX53X) | Egyszeres expozíció | 1 | Jó | Teljes | ♦♦ | +☀ |
| Dual Digital Gain | Egyszeres expozíció | 1 | Jó | Teljes | ♦ | +☀ |
| Clear HDR (IMX676) | Egyszeres expozíció | 1 | Jó | Teljes | ♦ | +☀ |
| DOL HDR (IMX676) | Több expozíció egy frame-en belül | 1 | Közepes | Teljes | ♦♦♦ | +☼~☀ |
| Quad HDR (IMX900) | Több expozíciós idő egyetlen képen, pixelenkénti vezérléssel | 1 | Kiváló | 1/4 | ♦♦♦♦ | +☀☀ |
| IMX490 | Egyszeres expozíció, pixel-szintű HDR | 1 | Kiváló | 1/4 | ♦♦♦ | +☀☀ |
Megjegyzés:
N = expozíciók száma | ☀ ≈ +24 dB (dupla expozíció) | ☼ ≈ +12 dB (egyszeres vagy részleges HDR)
A tényleges dinamikatartomány-növelés az érzékelő kialakításától, a helyszín jellegétől és a kivitelezéstől függ. Szimbólumok jelzik a relatív képességet, számértékek helyett, anélkül, hogy minden körülményre fix teljesítményt feltételeznénk.
„A sikeres HDR implementáció kulcsa a konkrét ellenőrzési igények megértése. Amikor ügyfeleink kihívást jelentő megvilágítási környezetben dolgoznak, az objektum mozgási mintáit, a feldolgozási sebesség követelményeket és a minőségi elvárásokat figyelembe véve választjuk ki a legoptimálisabb HDR megközelítést. Fejlesztőcsapatunk többféle HDR módszert dolgozott ki, különböző mozgás-, felbontás- és integrációs igényekre szabva.”
Bill Lee – FPGA fejlesztő, Basler
Összefoglalás – Miért érdemes a Basler HDR megoldásait választani?
A nagy sebességű gyártósorok vagy a részletkritikus vizsgálatok esetén nincs egyetlen „legjobb” HDR megoldás – az ideális választás mindig az alkalmazás igényeitől függ.
A Basler portfóliója lehetővé teszi, hogy mindenki a saját igényeihez leginkább illő megoldást válassza:
- IMX676 alapú DOL HDR: Kiegyensúlyozott teljesítmény dinamikus helyzetekhez és valós idejű feldolgozáshoz.
- In-camera Tone Mapping: Azonnal megjeleníthető, 8-bites képek közvetlenül a kamerából.
- Széles HDR választék: Különböző mozgás-, felbontás- és SNR-igényekhez optimalizálva.
