Nagy dinamikatartományú (HDR) képfeldolgozási megoldásunk line scan rendszerekhez
A line scan alkalmazásokban gyakran jelentős fényerő-különbségek fordulnak elő. Mivel a line scan szenzorok nem mindig tudják egyszerre rögzíteni a kép legvilágosabb és legsötétebb részeit (vagyis a teljes dinamikatartományt), értékes képi információ veszhet el. Ezt a problémát oldja meg a racer 2 L line scan camera, a programozható ImaFlex frame grabber és a HDR Applet kombinációjából álló rendszerünk.

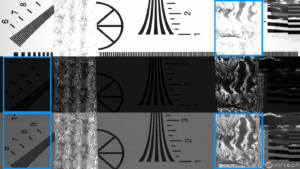

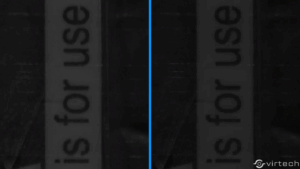

Felül: Standard dinamikatartományú kép túlexponált területekkel
Középen: Standard dinamikatartományú kép részlettelen, túl sötét területekkel
Alul: HDR kép kb. 100 dB dinamikatartománnyal és jobb részletvisszaadással
A HDR képek előnyei line scan kamera alkalmazásokban
A nagy dinamikatartományú (HDR) képalkotás lehetővé teszi, hogy a világos és sötét képrészletek egyaránt megbízhatóan rögzíthetők legyenek. Ennek köszönhetően olyan feladatok is pontosan elvégezhetők, mint a fényes vagy tükröződő felületek vizsgálata. A HDR alkalmazásának előnyei:
- A világos területek pontosan érzékelhetők kiégés nélkül.
- A sötét részek részletei megmaradnak, nem vesznek el.
- A nagy dinamikatartománynak köszönhetően megbízhatóbb hibadetektálás és minőségellenőrzés válik lehetővé.
- Hatékonyabb képfeldolgozás, mivel elkerülhetők a túl sok vagy túl kevés fény okozta téves jelzések.
HDR képek létrehozása line scan kamera alkalmazásokban
A HDR képek kiszámíthatók a kamerán belül, a pylon Software Suite segítségével, majd továbbíthatók a host felé. Ez a plug-and-play megoldás egyszerű algoritmust alkalmaz, amely sok alkalmazáshoz megfelelő minőségű HDR képet biztosít.
Fényes vagy tükröződő felületek esetén a HDR képek előállítása egy komplexebb algoritmussal történhet a frame grabber-en.

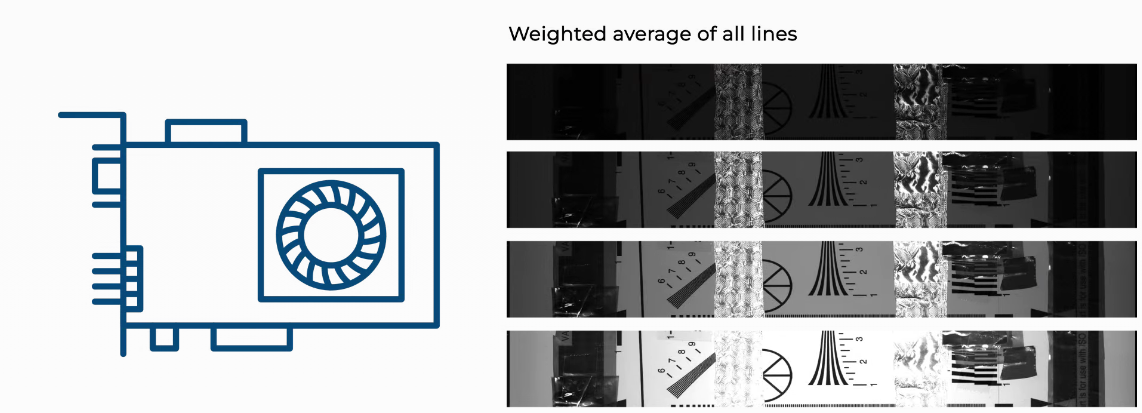

Balra: HDR kép jobb kontraszttal — HDR vision rendszerrel a pontosabb képfeldolgozás és analízis érdekében.

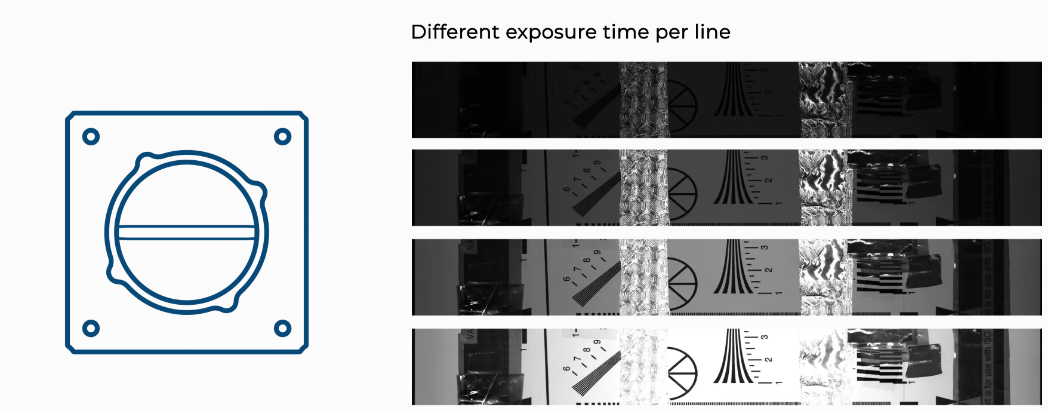

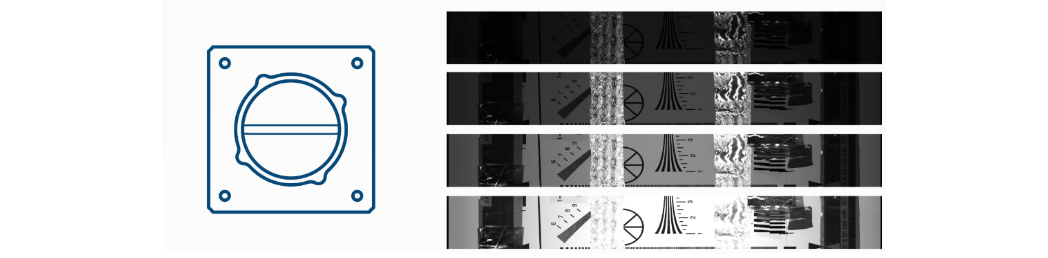

Jobbra: Előállítás a line scan kamerában.
HDR képalkotás a frame grabber-en

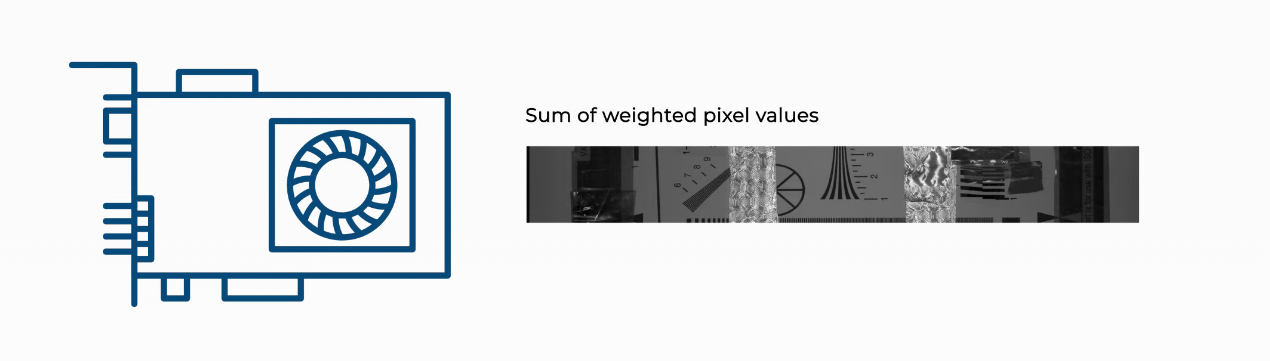

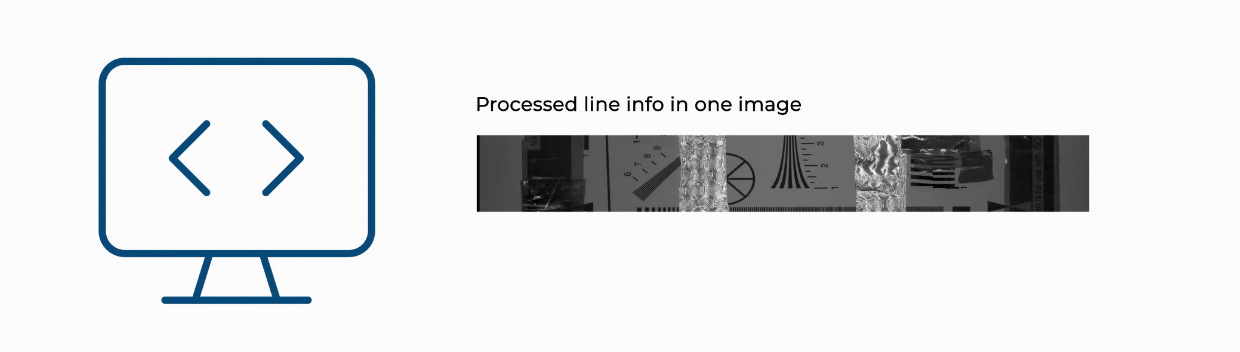

A 4-line racer 2 L line scan camera által rögzített képeket az ImaFlex frame grabber dolgozza fel a HDR Applet segítségével HDR képpé, majd továbbítja a host felé.
Előnyök a frame grabber-en történő HDR képalkotás során
- HDR Applet optimalizált algoritmussal; igény esetén más HDR algoritmusok is használhatók
- Nagy információtartalmú képadatok az optimális képminőség érdekében
- A host felé továbbított adatmennyiség akár négyszeresére csökkenthető, így a CPU teljes kapacitása a post-processingre és hibadetektálásra fordítható
- Maximális rugalmasság a képminőség és a line rate tekintetében: HDR képhez igény szerint két vagy négy sort lehet használni, és a kép eredménye optimalizálható

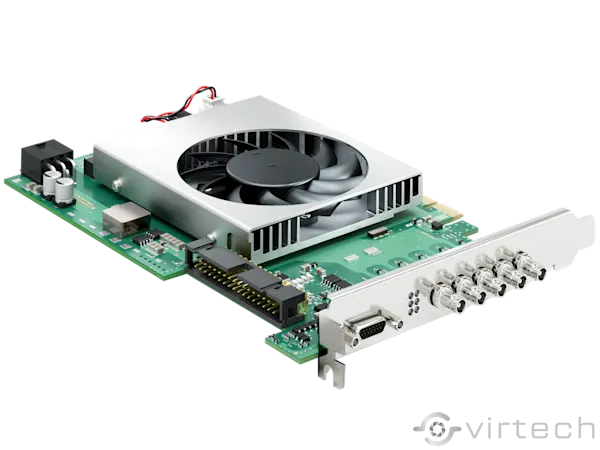

Hardverek HDR képgeneráláshoz a frame grabber-en

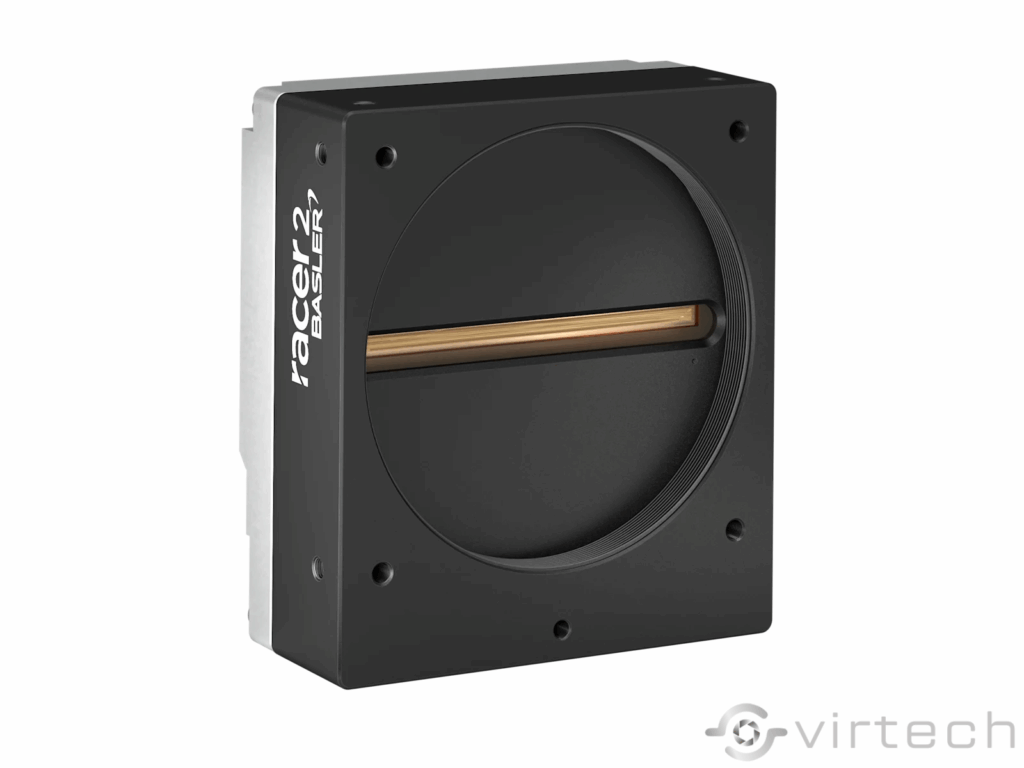

A megoldáshoz válassz egy racer 2 L line scan kamerát és egy programozható ImaFlex frame grabber-t, majd töltsd le a HDR Applet-et.

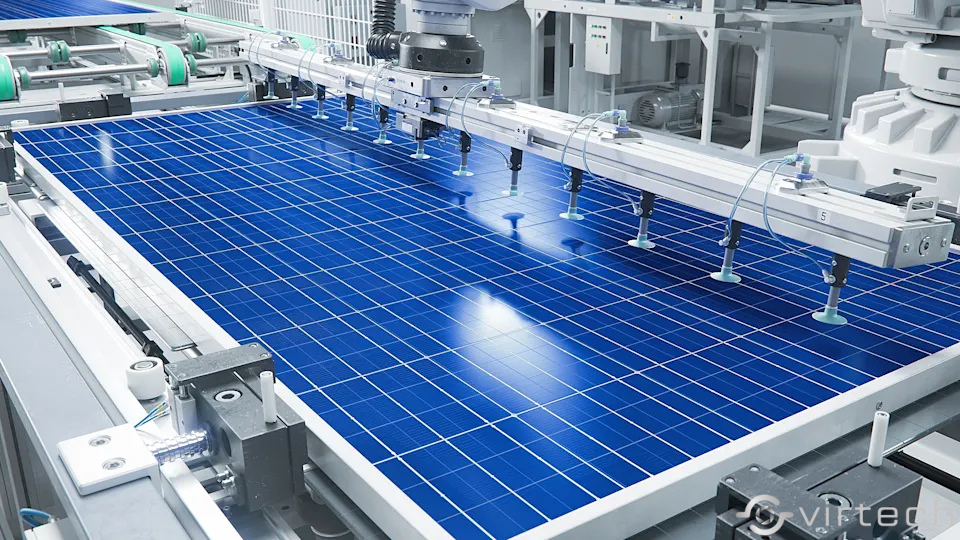

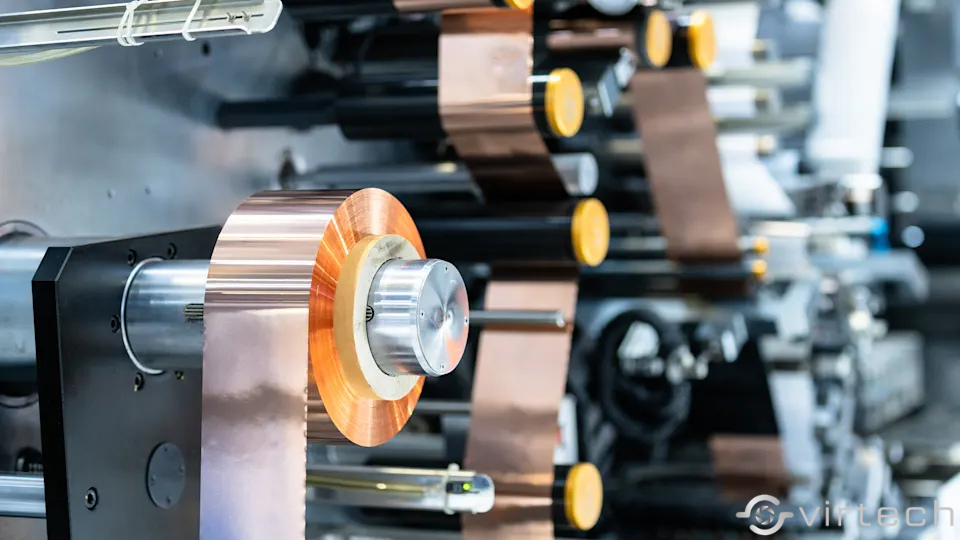

Line scan alkalmazások, amelyek profitálnak a frame grabber-es HDR képalkotásból
A line scan kamera + frame grabber + HDR Applet alapú HDR vision rendszer ideális, ha erősen tükröződő anyagokkal vagy nagy fényességkülönbségű objektumokkal kell dolgozni.
Részletes előnyök – optimális képminőség kibővített dinamikatartománnyal
A nagy dinamikatartományú gépi látás rendszerek megbízhatóan érzékelik a világos és sötét részleteket, így a nehéz megvilágítási körülmények mellett is pontosan elvégezhetők a bonyolult feladatok. Az előnyök:
- Finom részletek megőrzése világos és sötét területeken: A nagy dinamikatartomány biztosítja, hogy a részletek láthatók maradjanak mind a fényes, mind a sötét képrészeken — például tükröződő fémfelületeken vagy árnyékos területeken.
- Pontos objektumfelismerés és megbízható osztályozás: A széles dinamikatartomány stabilan észleli a világos és sötét objektumokat, növelve a detektálási pontosságot és a rendszer
- Javult képminőség és csökkent zaj az optimalizált korrekcióknak köszönhetően: Az optimális expozíció különösen a sötét területeken csökkenti a képi zajt, így az analitikai szoftver pontosabb eredményeket biztosít.
- Nagyobb folyamatbiztonság és termelékenység: A nagy dinamikatartomány csökkenti a hibaarányt, kevesebb utómunkát igényel, és lerövidíti a ciklusidőt az automatizált gyártási folyamatokban.
